STM32 STM32F103C8T6 Black Pill ARM CAN Arduino

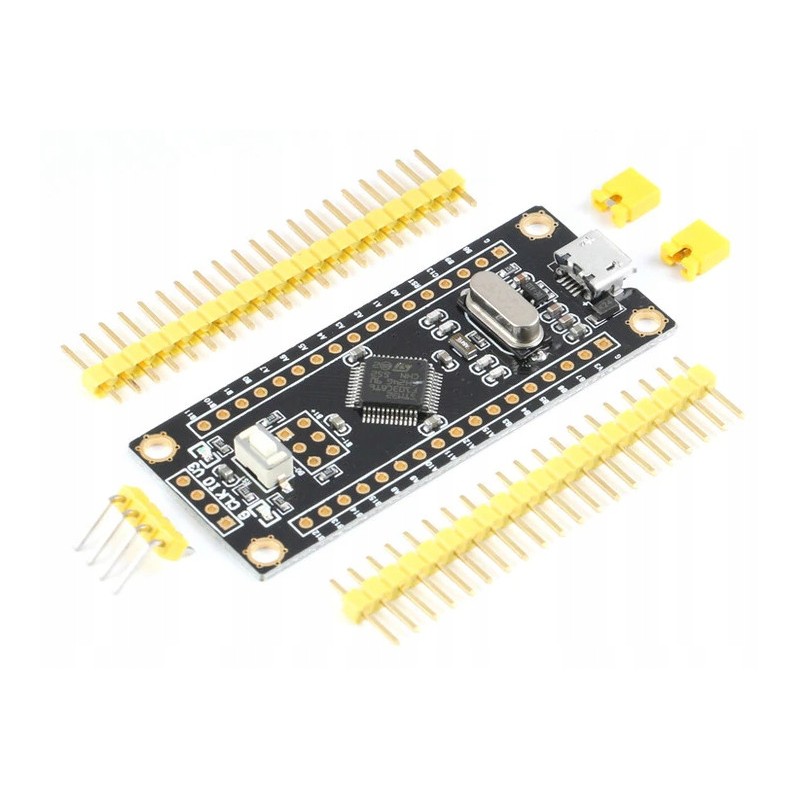

STM32 Black Pill

Kiedy projekty Arduino są zbyt wymagające dla Nano lub Uno z pomocą przychodzi mikrokontroler STM32F103C8T6 oparty na rdzeniu ARM Cortex M3 32-bit. Za pomocą tej niewielkiej płytki deweloperskiej możemy realizlować nawet bardzo zaawansowane aplikacje. Zegar taktujący 72 Mhz, 64 kB pamięci Flash oraz 20 kB pamięci SRAM w zupełności spełnią nasze oczekiwania. Dodatkowo płytka wyposażona jest w bogate peryferia: 12-bitowe przetworniki ADC, timery oraz popularne interfejsy komunikacyjne: I2C, SPI, USART, USB oraz CAN (!). Rozstaw pinów pozwoli nam również na tworzenie projektów w oparciu o płytki stykowe.

Płytka STM32 Black Pill jest wydajniejszą i tańszą alternatywą dla popularnych płytek Arduino.

• Napięcie zasilania: 3.3V lub 5V (USB)
• Pamięć Flash: 64 kB
• Pamięć SRAM: 20kB
• Taktowanie zegara: 72 Mhz
• Piny analogowe: 14
• Piny cyfrowe (I/O): 30 (w tym 12 PWM)
• Interfejsy komunikacyjne: I2C (x2), CAN, USB2.0, USART(x3), SPI (x2)
• Przycisk „Reset”
• Zworki do programowania Flash, Serial oraz SRAM
• Wymiary: 57mm x 25mm
