Zasilacz buforowy ładowarka USB Type-C 1A TP4056

Zasilacz buforowy ładowarka USB Type-C 1A TP4056

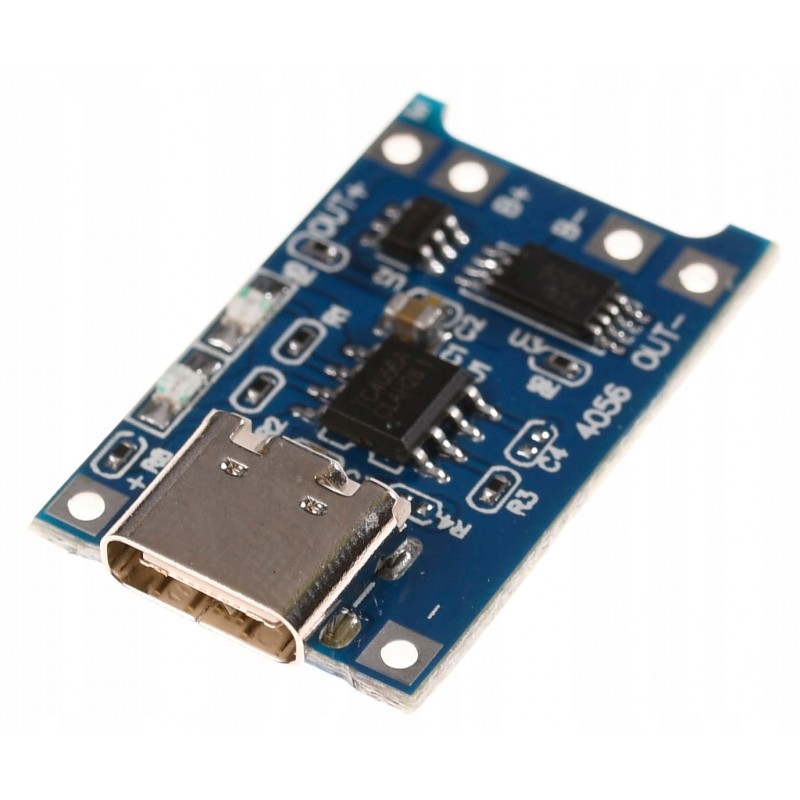

Moduł z układem TP4056 oraz złączem USB-C pozwoli nam ładować ogniwa litowo-jonowe. Chip sterujący ładowaniem jest odpowiedzialny za poprawne dostarczenie stałego prądu, a po połowie ładowania, stałego napięcia. Cykl ten zapewni nam bezpieczeństwo naszych baterii oraz zadba o ich dłuższą trwałość. Dla wygody użytkowników najnowsze wersje tego modułu posiadają złącze USB-C, które w coraz większej ilości urządzeń wypiera USB-Micro. Dodatkowo, na płytce znajdziemy dwa piny, które umożliwią nam ładowanie ogniw z innych źródeł. Jako że napięcie ładowania dla ogniw Li-Ion wynosi 4,2V, naszą mini ładowarkę możemy zasilić już od tego napięcia do aż 6V. Warto dodać, że baterie litowo-jonowe oprócz przeładowania, nie powinny być również za bardzo rozładowane i aby temu zaradzić producent umieścił układ DW01A, który odetnie zasilanie kiedy napięcie na naszej baterii spadnie poniżej 2,9V.

Ciekawostka dla bardziej wprawionych elektroników. Poprzez wymianę rezystora R3, możemy regulować prąd ładowania naszych ogniw od 130mA do aż 1000mA.

• Wymiary: 18mm x 27mm x 4mm
• Waga: 1,6g
• Napięcie zasilania: 4,2-6V (zalecane 5V przez USB)
• Napięcie ładowania: 4,2V
• Pobór prądu w spoczynku: 3,7uA
• Piny baterii: B+, B-
• Piny wyjścia: OUT+, OUT-
• Zabezpieczenie przeciw przeładowaniu oraz nadmiernemu rozładowaniu
• Diody sygnalizacyjne (ładowanie oraz zakończenie procesu)
• Złącze USB-C
